PA66/美國首諾/21spc 高流動(dòng)性 高剛性PA66透明尼龍樹(shù)脂

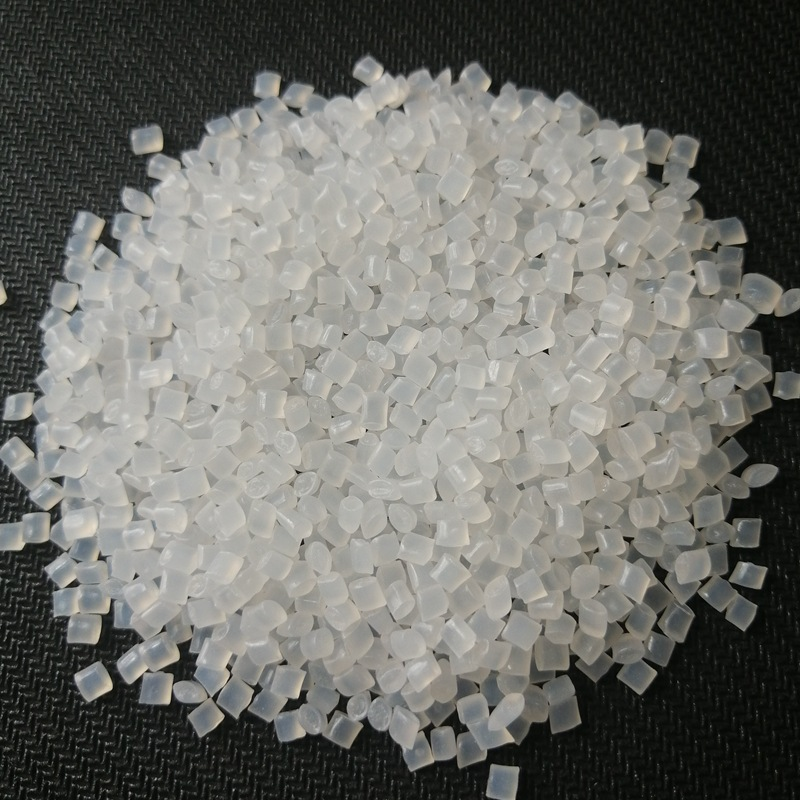

產(chǎn)品介紹：
Vydyne 21SPC是一種通用PA66樹(shù)脂。自然色可選。主要用于注塑加工。該樹(shù)脂具有強度高、剛性好、韌性好、熔點(diǎn)高、表面潤滑性好、耐磨性好、耐多種化學(xué)品、機械油、機油、溶劑和汽油等多種工程特性。
Vydyne 21SPC允許在使用二次研磨時(shí)生產(chǎn)具有良好初始顏色、良好性能和保色性的模壓零件。該樹(shù)脂得到美國保險商實(shí)驗室的認可，并符合許多工業(yè)、聯(lián)邦和軍用優(yōu)質(zhì)通用PA66樹(shù)脂規范的要求。
內部和外部潤滑，改善機器進(jìn)給和特殊脫模。Vydyne 21SPC適用于高生產(chǎn)率應用。在許多應用中，成型周期可以縮短，因為零件可以在較高的溫度下從型腔中取出。在零件有粘在型腔中傾向的困難模具中，Vydyne 21SPC可以減少或消除脫模噴劑的需要。在常規生產(chǎn)基礎上縮短成型周期之前，應對照規范檢查關(guān)鍵成型零件尺寸。
典型應用/最終用途：
Vydyne 21SPC已用于許多成型應用，如接線(xiàn)板、軸承、襯套、凸輪、電氣連接器和外殼、電纜扎帶/扎帶以及許多其他硬件和一般工業(yè)零件。
產(chǎn)品參數
| 性能項目 | 試驗條件[狀態(tài)] | 測試方法 | 測試數據 | 數據單位 | |
| 基本性能 | 吸水率 | 23℃ | ASTM D-570 | 1.3 | % |
| 物理性能 | 模具收縮率 | 23℃ | ASTM D-955 | 1.5-2.0 | % |
| 比重 | 23℃ | ISO 1183 | 1.14 | ||
| 機械性能 | 斷裂伸長(cháng)率 | 77℃ | ASTM D-638 | 30 | % |
| 彎曲強度 | 23℃ | ASTM D-790 | 90 | MPa | |
| 拉伸模量 | 23℃ | ASTM D-638 | 2960 | MPa | |
| 拉伸強度 | 23℃ | ISO 527 | 83 | MPa | |
| 斷裂伸長(cháng)率 | -40℃ | ASTM D-638 | 5 | % | |
| IZOD沖擊強度 | -40℃ | ISO 180 | 2.2 | KJ/m2 | |
| 斷裂伸長(cháng)率 | 23℃ | ASTM D-638 | 10 | % | |
| 彎曲模量 | 23℃ | ISO 178 | 2860 | MPa | |
| IZOD沖擊強度 | 23℃ | ISO 180 | 6 | KJ/m2 | |
| 電氣性能 | 介電常數 | 23℃ | ASTM D-150 | 3.7 | |
| 損耗因素 | 106Hz，23℃ | ASTM D-150 | 0.03 | ||
| 介電強度 | 23℃，short time | ASTM D-149 | 22 | kv/mm | |
| 介電強度 | 23℃，step-by-step | ASTM D-149 | 22 | kv/mm | |
| 介電常數 | 103Hz，23℃ | ASTM D-150 | 3.6 | ||
| 損耗因素 | 102Hz，23℃ | ASTM D-150 | 0.02 | ||
| 體積電阻率 | 23℃ | ASTM D-257 | 6.0×1015 | Ω.cm | |
| 損耗因素 | 103Hz，23℃ | ASTM D-150 | 0.02 | ||
| 介電常數 | 106Hz，23℃ | ASTM D-150 | 3.1 | ||
| 熱性能 | 熔點(diǎn) | ISO 3146 | 260 | ℃ | |
| 熱變形溫度 | 1.80MPa | ISO 75 | 64 | ℃ | |
加工工藝參數：
注射干燥單位制
| 干燥溫度 | < 70.0 | °C | |
| 干燥時(shí)間 | 1.0 到 3.0 | hr | |
| 建議的最大回制料比例 | 50 | % | |
| 料筒后部溫度 | 260 到 280 | °C | |
| 料筒中部溫度 | 270 到 285 | °C | |
| 料筒前部溫度 | 280 到 290 | °C | |
| 射嘴溫度 | 280 到 300 | °C | |
| 加工（熔體）溫度 | 285 到 300 | °C | |
| 模具溫度 | 65.0 到 95.0 | °C |
