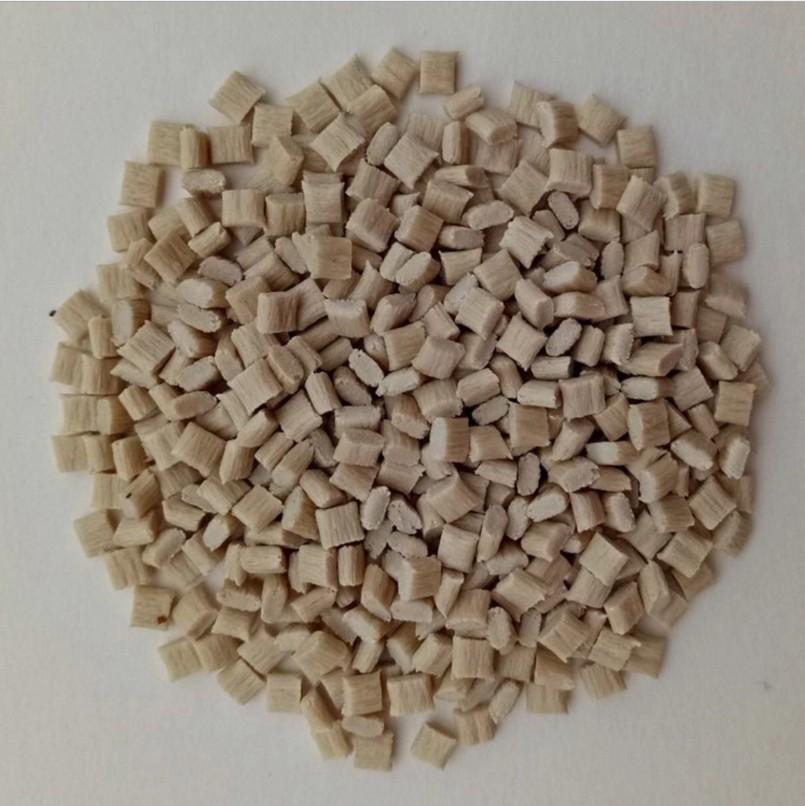

玻纖增強尼龍PA66的加工溫度較高，再加上玻纖剪切熱，而無(wú)鹵阻燃劑熱穩定性略遜一籌，因此加工工藝稍差的話(huà)很容易導致阻燃劑降解、尼龍降解，針對以上情況，以下是一些無(wú)鹵阻燃玻纖增強尼龍PA66的加工注意事項供大家參考：     1.控制原料的水分；
     2.適當的潤滑(如TAF)和抗氧(1098+168)；
     3.在保證塑化的前提下盡可能的多喂料，提高熔壓和螺桿密實(shí)度；
     4.選擇機頭腔室較小的設備，減少料體在機頭腔室的停留時(shí)間；     5.加工溫度區間大概是240-270℃，塑化段可以較高(260-270℃)，加快尼龍的塑化，混煉段以及壓縮段可以稍微低些(240-250℃)；
     6.保持較高的真空度；
     7.螺桿轉速要適當，不要過(guò)快，過(guò)快的話(huà)尼龍來(lái)不及塑化，還會(huì )產(chǎn)生更多的剪切熱。
