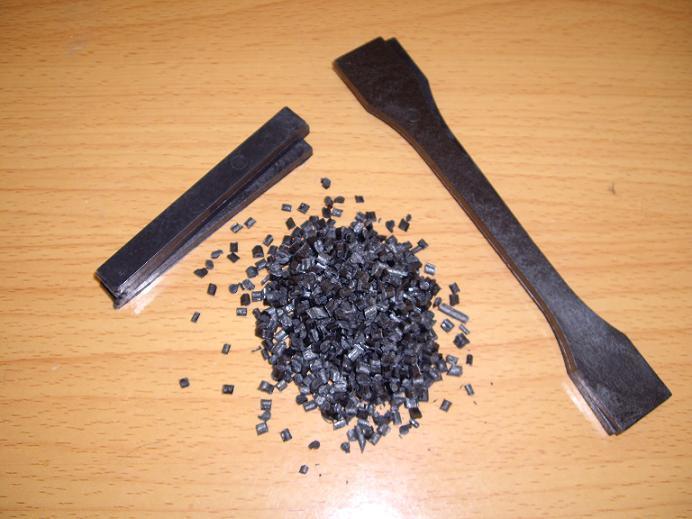

增強增韌高流動(dòng)性尼龍改性材料的特殊性能：     1) 當增韌劑含量為0% ～ 15%時(shí)，高流動(dòng)性尼龍和普通尼龍增強增韌材料熔體流動(dòng)性隨增韌劑增加而降低，并且高流動(dòng)性尼龍6的增強增韌材料熔體流動(dòng)性明顯高于普通尼龍6增強增韌材料。     2) 當增韌劑含量為10% ～15%時(shí)，增強增韌改性高流動(dòng)性尼龍6材料的力學(xué)強度基本保持不變，抗沖擊性能隨著(zhù)增韌劑含量提高而不斷提高。
     3) 當增韌劑含量為15%時(shí)，增強增韌改性高流動(dòng)性尼龍6材料的拉伸和彎曲強度分別為98MPa和103MPa，常溫缺口沖擊強度和低溫缺口沖擊強度則分別為34kJ/m2和10.24 kJ/m2 ，增強增韌改性高流動(dòng)性尼龍6材料具有最佳的綜合性能。
