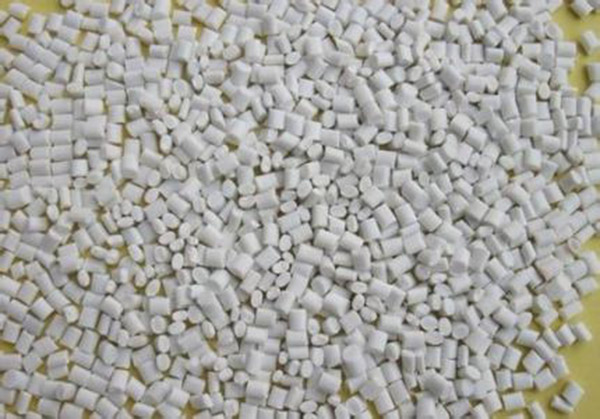

PA66（尼龍66）屬于聚酰胺，在它的主鏈上有氨基。氨基具有極性，會(huì )因氫鍵的作用而相互吸引。所以尼龍容易結晶，可以制成強度很高的纖維。聚酰胺為韌性角質(zhì)狀半透明或乳白色結晶性樹(shù)脂，常制成圓柱狀粒料，作塑料用的聚酰胺分子量一般為1.5萬(wàn)～2萬(wàn)。但由于尼龍本身吸水性大、耐酸性差、干態(tài)和低溫沖擊強度低以及吸水后易變形，影響了制品的尺寸穩定性，使其應用范圍受到了一定的限制。

     尼龍66如何增強？

     供應增強尼龍廠(chǎng)家在尼龍中添加玻璃纖維、增韌劑等共混材料的力學(xué)性能結果表明隨玻纖含量的增加，材料的拉伸強度、彎曲強度有大幅度的提高，沖擊強度則較為復雜，增韌劑加入，材料的韌性大幅度的提高，添加30%～35%的玻纖，8%～12%的增韌劑，材料的綜合力學(xué)性能最佳。

     供應增強尼龍廠(chǎng)家用增強材料來(lái)提高尼龍性能，增強材料有玻璃纖維，石棉纖維，碳纖維，鈦金屬等，其中以玻璃纖維為主，提高尼龍的耐熱性，尺寸穩定性，剛性，機械性能（拉伸強度和彎曲強度），特別是機械性能提高明顯，成為性能優(yōu)良的工程塑料。玻璃纖維增強尼龍有長(cháng)纖維增強和短纖維增強尼龍兩種?？煞譃閮煞N：

     ①包覆法制得的長(cháng)玻璃纖維增強尼龍；

     ②以短切纖維經(jīng)混煉，或連續纖維導入雙螺桿擠出機連續剪切混煉制得的短玻璃纖維增強尼龍。

     PA66+GF30%是什么意思？

     1.GF是“玻璃纖維”的意思；30%是PA66中含30%玻纖。

     2.當在塑膠料中，加入GF后，混合的膠料的流動(dòng)性會(huì )降低，成型時(shí)會(huì )變得困難一點(diǎn)。相對來(lái)說(shuō)，對模具的性能要求也變高；脫模時(shí)，要增加頂出能力。

     3.增加GF的作用：增加產(chǎn)品的強度和韌度，提高力學(xué)性能。

     備注：

     1）加30%玻璃纖維,一般要求模具需熱處理。

     2）成型時(shí)要適當提高模具表面溫度，以解決浮纖問(wèn)題,如不是外觀(guān)零件就另當別論。

     增強尼龍66成型工藝注意事項

     1.玻璃纖維的成型工藝與未增強時(shí)大致相同，但因流動(dòng)較增強前差，所以注射壓力和注射速度要適當提高，機筒溫度提高10-40℃。

     2.由于玻纖在注塑過(guò)程中會(huì )沿流動(dòng)方向取向，引起力學(xué)性能和收縮率在取向方向上增強，導致制品變形翹曲，因此，模具設計時(shí)，澆口的位置、形狀要合理，工藝上可以提高模具的溫度，制品取出后放入熱水中讓其緩慢冷卻。

     3.另外，加入玻纖的比例越大，其對注塑機的塑化元件的磨損越大，最好是采用雙金屬螺桿、機筒。

     PA66+GF應用領(lǐng)域

     與純PA66相比PA66+GF力學(xué)性能得到大幅度提高，使得PA66+GF在汽車(chē)工業(yè)的應用范圍更廣，如氣缸頭蓋、發(fā)動(dòng)機座和總蓋、門(mén)把手、鎖系統、車(chē)輪裝飾、汽車(chē)鎖柄、煙灰缸、開(kāi)關(guān)等。

     PA66+GF熱變形溫度由70℃提高至220℃以上，耐老化性能顯著(zhù)提高?？梢园踩糜谄?chē)、機械、化工等領(lǐng)域，制造耐熱受力結構零部件，例如汽車(chē)調壓池、空氣進(jìn)氣歧管、節流閥體散熱器槽、風(fēng)扇葉片護罩等零部件。

     玻纖填充PA66模收縮率由原來(lái)的1.5%~1.8%降到0.2%~0.3%，使得尼龍66制品平整無(wú)翹曲，尺寸更加穩定，廣泛應用于齒輪、線(xiàn)圈骨架等精密部件。

     PA66+GF的耐腐蝕性也有顯著(zhù)改善，能夠滿(mǎn)足汽車(chē)散熱器槽、散熱器中間部分支架、水進(jìn)口管件、油盤(pán)、充油罐、油水準儀、汽車(chē)水室等使用要求。與純PA66相比，玻纖增強PA66機械強度、剛性、耐熱性、耐蠕變性和耐疲勞強度大幅度提高，伸長(cháng)率、模塑收縮率、吸濕性下降。
