聚酰胺樹(shù)脂的外觀(guān)為白色至淡黃色的顆粒，其制品堅硬，表面有光澤。由于分子主鏈中重復出現的酰胺基團是一個(gè)帶極性的基團，這個(gè)基團上的氫能與另一個(gè)酰氨基團上的羰基結合成牢固的氫鍵，使聚酰胺的結構發(fā)生結晶化，從而使其具有良好的力學(xué)性能、耐油性、耐溶劑性等。聚酰胺的吸水率比較大，酰胺鍵的比例越大，吸水率也越高。不同品種的吸水率為聚酰胺6>聚酰胺66 >聚酰胺610 >聚酰胺1010 >聚酰胺11> 聚酰胺12。

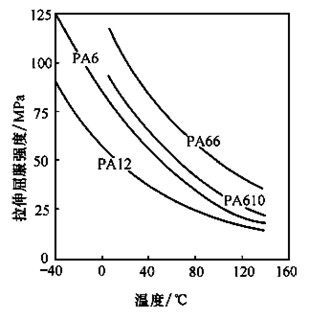

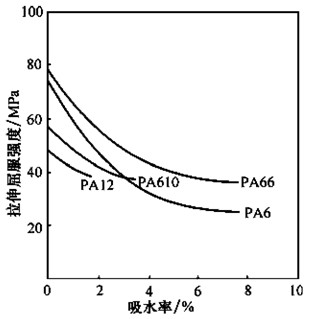

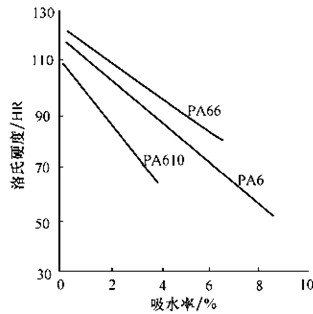

      1、力學(xué)性能聚酰胺具有優(yōu)良的力學(xué)性能。其拉伸強度、壓縮強度、沖擊強度、剛性及耐磨性都比較好。但是聚酰胺的力學(xué)性能會(huì )受到溫度以及濕度的影響。它的拉伸強度、彎曲強度和壓縮強度隨溫度與濕度的增加而減小。圖2-3和圖2-4分別為聚酰胺拉伸屈服強度與溫度及吸水率的關(guān)系。      聚酰胺的沖擊性能很好，而且溫度及吸水率對聚酰胺的沖擊強度有很大的影響。聚酰胺的沖擊強度是隨溫度與含水率的增加而上升的。聚酰胺的硬度是隨含水率的增加而直線(xiàn)下降的，如圖2-5所示。
      聚酰胺具有很好的耐磨耗性能。它是一種自潤滑材料，做成的軸承、齒輪等摩擦零件，在PV 值(機械密封的工作能力值) 不高的條件下，可以在無(wú)潤滑的狀態(tài)使用。各種聚酰胺的摩擦因數沒(méi)有顯著(zhù)的差別，油潤滑時(shí)摩擦因數小而穩定。此外，聚酰胺的結晶度越高，材料的硬度越大，耐磨性能也越好。耐磨性能還可通過(guò)加入二硫化鉬、石墨等填料來(lái)進(jìn)一步改善。     2、電性能由于聚酰胺分子鏈中含有極性的酰胺基團，會(huì )影響到它的電絕緣性。聚酰胺在低溫和干燥的條件下具有良好的電絕緣性，但在潮濕的條件下，體積電阻率和介電強度均會(huì )降低，介電常數和介質(zhì)損耗也會(huì )明顯增大。溫度上升，電性能也會(huì )下降。
     3、熱性能由于聚酰胺分子鏈之間會(huì )形成氫鍵，因此聚酰胺的熔融溫度比較高，而且熔融溫度范圍比較窄，有明顯的熔點(diǎn)。聚酰胺的熱變形溫度不高，一般為80℃以下，但用玻璃纖維增強后，其熱變形溫度可達到200℃。
聚酰胺的熱導率很低，約為0.18 ～0.4W/(m·K)，相當于金屬的幾百分之一。因此在用聚酰胺做齒輪和軸承這一類(lèi)的機械零件時(shí)，厚度應盡量減小。聚酰胺的線(xiàn)膨脹系數比較大，約為金屬的5～7倍，而且會(huì )隨溫度的升高而增加。
      4、耐化學(xué)藥品性聚酰胺具有良好的化學(xué)穩定性，由于具有高的內聚能和結晶性，所以聚酰胺不溶于普通溶劑(如醇、酯、酮和烴類(lèi))，能耐許多化學(xué)藥品，它不受弱堿、弱酸、醇、酯、酮、潤滑油、油脂、汽油及清潔劑等的影響，對鹽水、細菌和霉菌都很穩定。
在常溫下，聚酰胺溶解于強極性溶劑(如酚類(lèi)、硫酸、甲酸) 以及某些鹽的溶液，如氯化鈣飽和的甲醇溶液、硫氰酸鉀等。
在高溫下，聚酰胺溶解于乙二醇、冰醋酸、氯乙醇、丙二醇和氯化鋅的甲醇溶液。
      5、其他性能聚酰胺的耐候性能一般，如果長(cháng)時(shí)間暴露在大氣環(huán)境中，會(huì )變脆，力學(xué)性能明顯下降。如果在聚酰胺中加入炭黑和穩定劑后，可以明顯地改善它的耐候性。常用的穩定劑還有無(wú)機堿金屬的溴鹽和碘鹽、銅和銅化合物以及亞磷酸酯類(lèi)。
      聚酰胺無(wú)臭、無(wú)味、無(wú)毒，多數具有自熄性，即使燃燒也很緩慢，且火焰傳播速度很慢，離火后會(huì )慢慢熄滅。
