關(guān)于切片級尼龍PA66與增強尼龍PA66的區別：     一、切片級PA66原料：
     尼龍材料中的主要品種是尼龍6和尼龍66，占絕對主導地位。切片級PA66尼龍原包料為半透明、白色或黑色結晶形聚合物，具有可塑性。密度1．15g/cm3。熔點(diǎn)252℃。脆化溫度-30℃。熱分解溫度大于350℃。 連續耐熱80-120℃,平衡吸水率2．5%。能耐酸、堿、大多數無(wú)機鹽水溶液、鹵代烷、烴類(lèi)、酯類(lèi)、酮類(lèi)等腐蝕，但易容于苯酚、甲酸等極性溶劑。具有優(yōu)良的耐磨性、自潤滑性，機械強度較高。但吸水性較大，因而尺寸穩定性較差。
     二、改性尼龍料：
     改性尼龍就是以尼龍原料為基料，填充各種性能添加劑以實(shí)現新能提成的尼龍材料。改性尼龍大致包括：添加玻纖或碳纖形成增強尼龍，添加增韌劑形成增韌尼龍，耐磨尼龍，無(wú)鹵阻燃尼龍，導電尼龍，阻燃尼龍等。
     三、增強尼龍66：
     增強尼龍66是切片級PA66原料也就是PA66聚合物的基礎上添加玻纖或碳纖形成的增強PA66。PA66加纖不僅繼承了PA66原包料的優(yōu)良性能，還在原來(lái)的基礎上增加了拉伸強度、彎曲強度等性能，能使用更多的應用制品要求。由于玻纖的熔點(diǎn)上千度，所以它的加入也使材料耐高溫性能提升，往往比原包料加工溫度高50度左右。     四、增強尼龍66與切片級PA66原包料的區別：
     1、外觀(guān)區別：

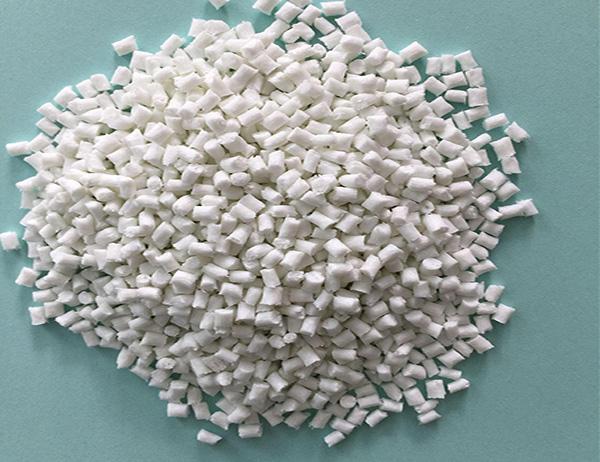

     切片級PA66原包料是最干凈的，雪白的光澤一下就吸引了大家的眼球，它不僅具有超凡的耐高溫性能，還有較好的力學(xué)性能，是當下使用量較大的品種。
     PA66加纖很顯然得能看出來(lái)是在PA66原包料的基礎上添加玻璃纖維來(lái)進(jìn)行增強改性。它沒(méi)有PA66原包料那種較好的光澤，往往呈現米黃色，而且透明度受到了影響，從顆粒剪切面上能夠清晰地看到一根一根的小玻纖，這也是兩者最大的不同。
     2、性能區別：
     PA66原包料擁有很強的剛性和自潤滑性，在面臨磨耗檢測時(shí)幾乎沒(méi)有壓力，經(jīng)過(guò)玻纖增強后耐磨性更上一層樓，如果需要更好的耐磨性則需要逐漸增加玻纖含量來(lái)解決，同時(shí)注意監控性能變化，因為玻纖含量高于30%以后性能會(huì )有所下降。在收縮率上也得到了很好的改善，玻纖使材料熱脹冷縮受到了限制，尤其是尺寸要求較為嚴格的產(chǎn)品，選擇PA66加纖再合適不過(guò)了。
     在吸水性上兩者雖然也比較相似，但是還是有區別的，PA66原包料吸水性略低于PA66加纖，所以在使用的時(shí)候烘干PA66加纖的時(shí)間會(huì )更長(cháng)。在阻燃性上也略有區別，PA66本身就屬于阻燃材料，屬于最低級別的阻燃HB級，玻璃纖維也不燃燒，添加后勢必會(huì )增加阻燃性，也就是說(shuō)PA66加纖的阻燃性略好。
