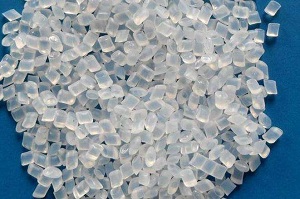

尼龍原料即聚酰胺樹(shù)脂，種類(lèi)繁多，一般我們常見(jiàn)有：PA6、PA11、PA12、PA46、PA610、PA612、PA6T、PA9T、PA1212、MXD6、PPTA等，成為了人生產(chǎn)生活中非常重要的合成材料品質(zhì)之一。     PA66更廣泛應用于汽車(chē)工業(yè)、儀器殼體以及其它需要有抗沖擊性和高強度要求的產(chǎn)品。

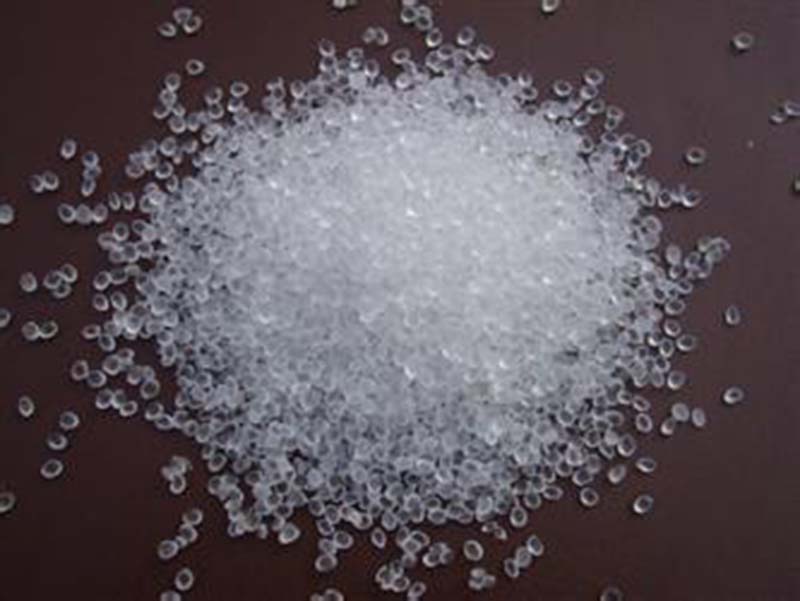

     PA66的比重為1.15，比水重，可沉于水， 收縮率1.5－2.2%，PA66有明顯的熔點(diǎn)為265度，成型溫度250－290，加纖料溫度高些。模溫80－120. PA66燃燒時(shí)，火焰藍中帶黃，冒出白煙，火焰易遭熄滅，發(fā)出西芹的氣味， PA66質(zhì)地堅固，剛韌，不透明，容易切割，切面平滑。PA66是PA系列中機械強度最高、應用最廣的品種。其結晶度高，故其剛性、硬度、耐熱性都高。     流道和澆口:由于PA66的凝固時(shí)間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5*t（這里t為塑件厚度）。如果使用熱流道，澆口尺寸應比使用常規流道小一些，因為熱流道能夠幫助阻止材料過(guò)早凝固。如果用潛入式澆口，澆口的最小直徑應當是0.75mm。
