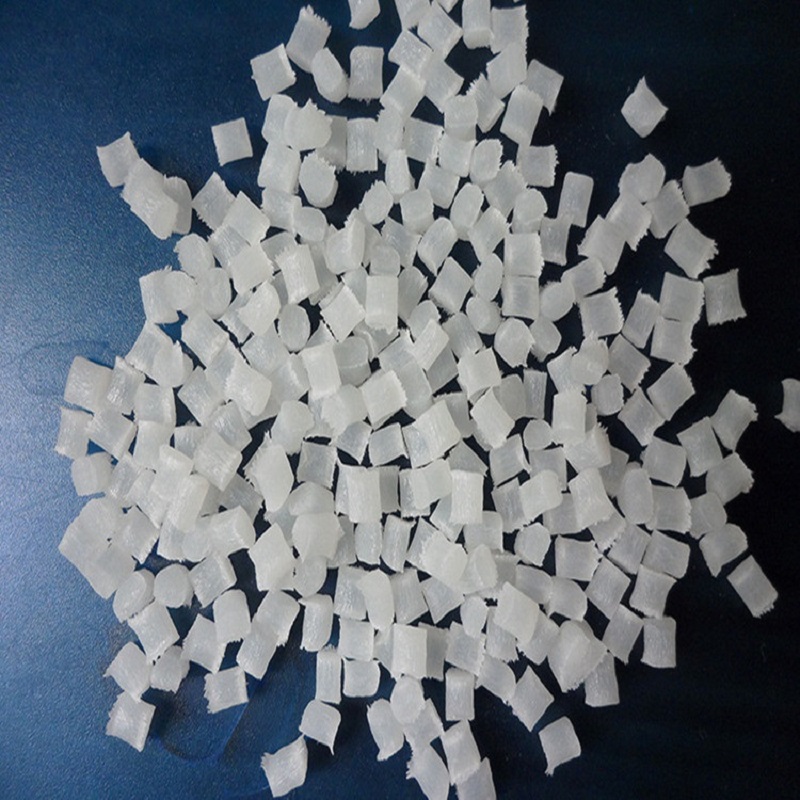

增強尼龍PA6切片內為吸水時(shí)的值，無(wú)增強纖維時(shí)的含水率為2.5,含增強纖維15%、30%、40%時(shí)，含水率分別為1.9%、1.6%、1.5%；線(xiàn)脹系數用流動(dòng)方向/垂直方向表示。復合材料的力學(xué)性能主要與基礎樹(shù)脂、增強纖維性質(zhì)、纖維與樹(shù)脂界面的結合程度、成型擠出工藝、增強纖維的長(cháng)度及分布狀態(tài)有關(guān)。
     增強尼龍PA6切片要想得到高強度的增強尼龍增強PA66，應盡量使增強尼龍保持較大的長(cháng)徑比，在螺桿組合得當的情況下，保證增強尼龍一定的長(cháng)度是有可能的，一般長(cháng)度分布在0.2~0.3mm最大長(cháng)度在0.5mm。尼龍與玻璃纖維尼龍有很大差異。
     增強尼龍不耐剪切，在螺桿組合設計上要保證剪切力適當，使纖維長(cháng)度在要求的尺寸范圍內。在熔融區要保證尼龍充分熔融，在捏合區要適當減少捏合元件，以保證尼龍有一定的長(cháng)度，才能產(chǎn)生較好的增強效果。在雙螺桿擠出中，在保證尼龍基體中分散良好的前提下，應盡可能保證尼龍有較大的長(cháng)徑比，以發(fā)揮尼龍的增強作用。     增強尼龍PA6切片是綜合性能很全面的材料之一，其價(jià)格也較為昂貴。使用增強尼龍6切片，在提高尼龍的多項性能的同時(shí)，也使得制成品的成本及加工難度相應提高。因此在滿(mǎn)足使用條件及設計余量的情況下，增強尼龍6切片有一經(jīng)濟加入量。增強尼龍PA6切片加入量，與制成的復合材料力學(xué)性能之間，存在著(zhù)半定量關(guān)系。
