簡(jiǎn)析尼龍（PA610,PA612,PA12,PA1010,PA1012,尼龍改性）護套料的性能以及特征：
    一、產(chǎn)品描述： 系列產(chǎn)品之尼龍電線(xiàn)電纜護套料，規格：ND3820GFR，為聚己內酰胺（PA6） 又稱(chēng)聚酰胺6、尼龍6，由我司自主研發(fā)而成，并加以推廣利用的，其屬于中等粘度材料，具有良好的熱穩 定性，適用于擠出成型。
    二、產(chǎn)品特性：
    良好的加工工藝性能；
    良好的柔軟性、韌性和耐磨性能；
    良好的自潤滑特性；
    良好的抗化學(xué)腐蝕性能，特別是抗汽油、機油及它其油品。 三、產(chǎn)品應用：該材料可為各類(lèi)電線(xiàn)電纜產(chǎn)品披覆保護，可生產(chǎn)不同厚度要求的電線(xiàn)電纜外護套，如：BVN、 BVNVB、THHN、THHWN 等電纜產(chǎn)品。其保護層可防白蟻、防鼠咬、耐酸堿性強，可用于埋在地下、暴 露 與戶(hù)外、高低溫等極端環(huán)境使用，滿(mǎn)足 ROHS 環(huán)保要求。    四、推薦加工條件：
    擠出設備:建設機筒與螺桿之間的間隙不大于0.1MM，便于材料充分塑化。
    擠出機桿:螺
    螺桿結構： 建議采用通用的單螺紋等距不等深螺桿結構；
    壓縮比：建議采用1：3的螺桿壓縮比；
    長(cháng)徑比：建議采用 L/D 不小于20：1的螺桿長(cháng)徑比。
    擠出模具:建議采用半擠管式擠出模具，裝模時(shí)使模芯端面距模套孔外端稍有縮進(jìn)或使其平行。

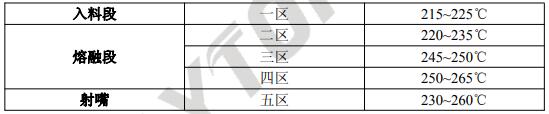

    加工溫度:    材料的干燥：該材料對水份的吸收非常敏感，隨著(zhù)水份的提高其機械物理性能顯著(zhù)下降，同時(shí)加工性能 變壞，嚴重時(shí)導致無(wú)法加工。因此該材料在使用前，或烘烤后不能即時(shí)用完時(shí)（離開(kāi)烘箱未經(jīng)密封 一小 時(shí)后），必須進(jìn)行烘干處理。
    烘干條件：注：PA610,PA612,PA12,PA1010,PA1012,尼龍改性等系列產(chǎn)品供應商，如有任何需求歡迎您隨時(shí)來(lái)電垂詢(xún)！
