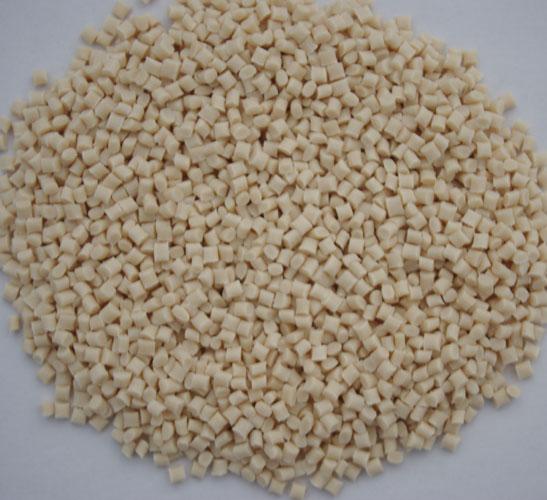

PA66在聚酰胺材料中有較高的熔點(diǎn)。它是一種半晶體-晶體材料。PA66在較高溫度也能保持較強的強度和剛度。PA66在成型后仍然具有吸濕性，其程度主要取決于材料的組成、壁厚以及環(huán)境條件。在產(chǎn)品設計時(shí)，一定要考慮吸濕性對幾何穩定性的影響。為了提高PA66的機械特性，經(jīng)常加入各種各樣的改性劑。     玻璃就是最常見(jiàn)的添加劑，有時(shí)為了提高抗沖擊性還加入合成橡膠，如EPDM和SBR等。PA66的粘性較低，因此流動(dòng)性很好(但不如PA6)。這個(gè)性質(zhì)可以用來(lái)加工很薄的元件。它的粘度對溫度變化很敏感。PA66的收縮率在1%~2%之間，加入玻璃纖維添加劑可以將收縮率降低到0.2%~1%。收縮率在流程方向和與流程方向相垂直方向上的相異是較大的。PA66對許多溶劑具有抗溶性，但對酸和其它一些氯化劑的抵抗力較弱。
     尼龍PA66的耐壓強度為600KV/cm，是熱固性塑料的四倍，比陶瓷的耐壓強度也要高出許多(陶瓷耐壓強度為400KV/cm).因此利用尼龍PA66可生產(chǎn)出殼體很薄的小型接線(xiàn)端子。在確定這些小型端子各部分的尺寸時(shí)都確保接線(xiàn)端子排具有足夠高的機械和電氣強度。
     即使在負四十攝氏度的低溫下尼龍也保持彈性不易碎。而由其它塑料所構成的接線(xiàn)端子卻在實(shí)際操作中，如擰緊螺釘時(shí)易碎。由于尼龍PA66具有良好的彈性，所以有可能制造出帶通用安裝腳的導軌式接線(xiàn)端子。在將這些端子安裝到導軌上或從上面拆卸下來(lái)時(shí)安裝腳也不會(huì )被折斷。     小型接線(xiàn)端子在電氣柜中和配電柜中占據很少的空間。利用這些接線(xiàn)端子排有可能在擁擠的空間中為其它的電氣構件和為將來(lái)的功能擴展留下可裝配的空間。
