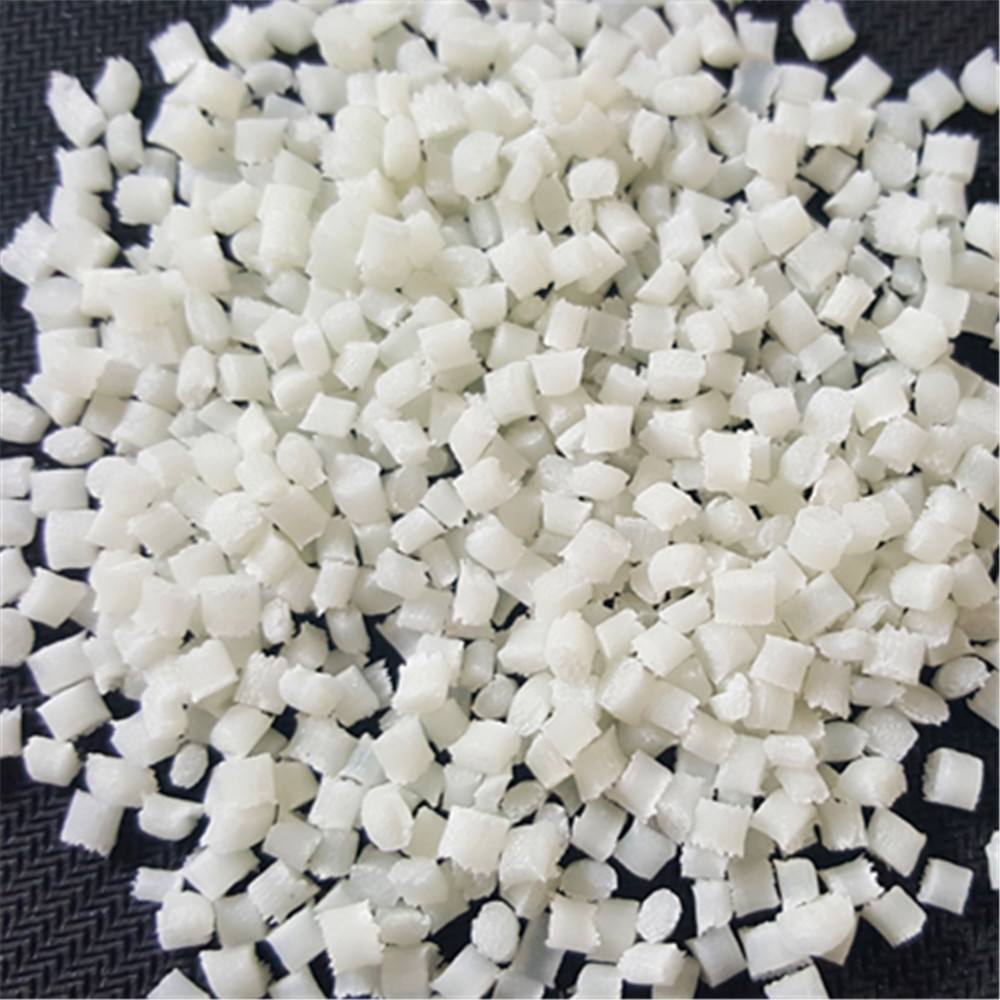

增強(qiáng)尼龍的流變特性：增強(qiáng)尼龍大多數(shù)為結(jié)晶性樹脂，當(dāng)溫度超過(guò)其熔點(diǎn)后，其熔體粘度較小，熔體流動(dòng)性極好，應(yīng)防止溢邊的發(fā)生。同時(shí)由于溶體冷凝速度快，應(yīng)防止物料阻塞噴嘴、流道、澆口等引起制品不足現(xiàn)象。模具溢邊值0.03，而且熔體粘度對(duì)溫度和剪切力變化都比較敏感，但對(duì)溫度更加敏感，降低熔體粘度先從料筒溫度入手。     增強(qiáng)尼龍的吸水與干燥

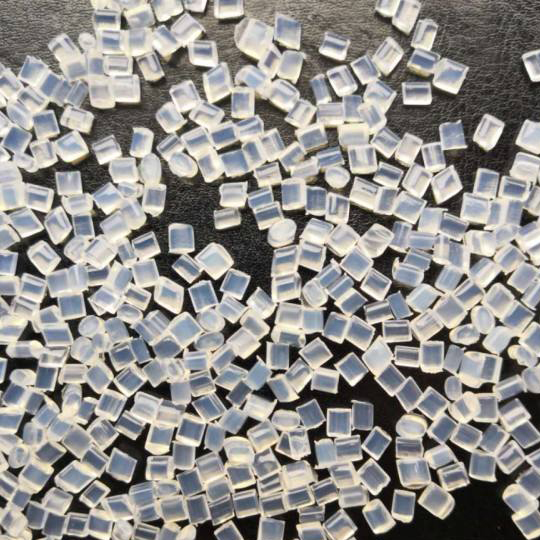

     增強(qiáng)尼龍的吸水性較大，潮濕的增強(qiáng)尼龍?jiān)诔尚瓦^(guò)程中，表現(xiàn)為粘度急劇下降并混有氣泡制品表面出現(xiàn)銀絲，所得制品機(jī)械強(qiáng)度下降，所以加工前材料必需干燥。     結(jié)晶性 :除透明增強(qiáng)尼龍外,增強(qiáng)尼龍大都為結(jié)晶高聚物,結(jié)晶度高,制品拉伸強(qiáng)度、耐磨性、硬度、潤(rùn)滑性等項(xiàng)性能有所提高，熱膨脹系數(shù)和吸水性趨于下降，但對(duì)透明度以及抗沖擊性能有所不利。 模具溫度對(duì)結(jié)晶影響較大 ,模溫高結(jié)晶度高,模溫底結(jié)晶度底。
