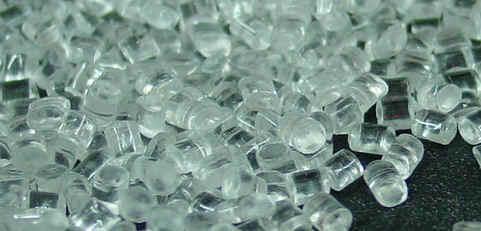

透明尼龍是一種綜合性能優(yōu)異的高分子材料。它不僅具有機械強度高、熱穩定 性好、優(yōu)異的耐腐蝕性等優(yōu)點(diǎn)，還具有容易成型加工、尺寸穩定性、線(xiàn)膨脹系數小、性?xún)r(jià)比 高、電絕緣性和耐老化性?xún)?yōu)異、無(wú)毒、無(wú)臭，易與其它非晶或半晶聚酷胺形成合金等優(yōu)點(diǎn)。

     它一方面透明性?xún)?yōu)異（透明性甚至超過(guò)PC，接近PMMA)，另一方面在耐環(huán)境應力開(kāi)裂、耐油性溶劑、耐 抓傷、耐磨損等方面比一般的透明聚合物材料（如PS、PC、PMMA等）更為優(yōu)越。

     一、改性制備

     由于尼龍屬于半結晶性聚合物，通常呈現白色半透明狀，要想生產(chǎn)出來(lái)的尼龍具備很高的透光率，可從三個(gè)方面考慮：

     （1)降低聚酷胺的結晶能力，從而得到非晶產(chǎn)品；

     （2)減小晶區晶體 的尺寸，使晶體的直徑小于可見(jiàn)光波波長(cháng)，運種方法又被稱(chēng)為微晶化法；

     （3)通過(guò)共混、共聚等方法來(lái)對聚酷胺進(jìn)行改性，來(lái)調節非晶區和晶區的折射率，使他們具有相同的折光指數。

     二、加工注塑以及注意事項

     透明尼龍的注塑加工溫度為300--315 ℃，成型加工時(shí)，需嚴格控制機筒溫度，熔體溫度太高會(huì )因降解而導致制品變色，溫度太低會(huì )因塑化不良而影響制品的透明度。模具溫度盡量取低些，模具溫度高會(huì )因結晶而使制品的透明度降低。

     熔斑、銀紋、裂紋聚苯乙烯、有機玻璃的透明尼龍制件，有時(shí)候透過(guò)光線(xiàn)可以看到一些閃閃發(fā)光的細絲般的銀紋，這些銀紋又稱(chēng)爍斑或裂紋。這是由于拉應力的垂直方向產(chǎn)生了應力，使用權聚合物分子發(fā)重型流動(dòng)取向而與未取向部分折完率差異表現出來(lái)。

     解決方法：

     （1）改善流道及型腔排氣狀況。

     （2）清理射嘴、流道和澆口可能的堵塞。

     （3）增加注射壓力，降低注射速度。

     （4）消除氣體及其它雜質(zhì)的干擾，對塑料充分干燥。

     （5）降低料溫，分段調節料筒溫度，適當提高模溫。

     （6）增加或減少預塑背壓壓力，減少螺桿轉速。

     （7）縮短成型周期，脫模后可用退火方法消除銀紋：對聚苯乙烯在78℃時(shí)保持15分鐘，或50℃時(shí)保持1小時(shí)，對聚碳酸酯，加熱到160℃以上保持數分鐘。

     三、應用

     透明尼龍現在已經(jīng)廣泛應用于燃料和油的周?chē)鷻C械部件和電氣機械部件等（如打火機油槽、流量 計套、過(guò)濾器蓋、濾杯、斷路器和高壓開(kāi)關(guān)殼體等），尤其是在精密光學(xué)儀器、耐壓視窗、觀(guān)察 鏡、特種燈具外罩、食品包裝薄膜、高檔體育器材等領(lǐng)域的應用是其他材料所無(wú)法替代的。除此之外，透明尼龍在家電上也應用廣泛，比如在熱水壺水尺、嬰兒食品料理機、嬰兒餐勺、咖啡豆、牛奶容器、多功能料理機等廚房電器上的應用。
